C200 ドレンボルト交換&修正

本来ならカブと同じドレンボルト、M12P1.25なハズなんですが・・・アタマ21mm?

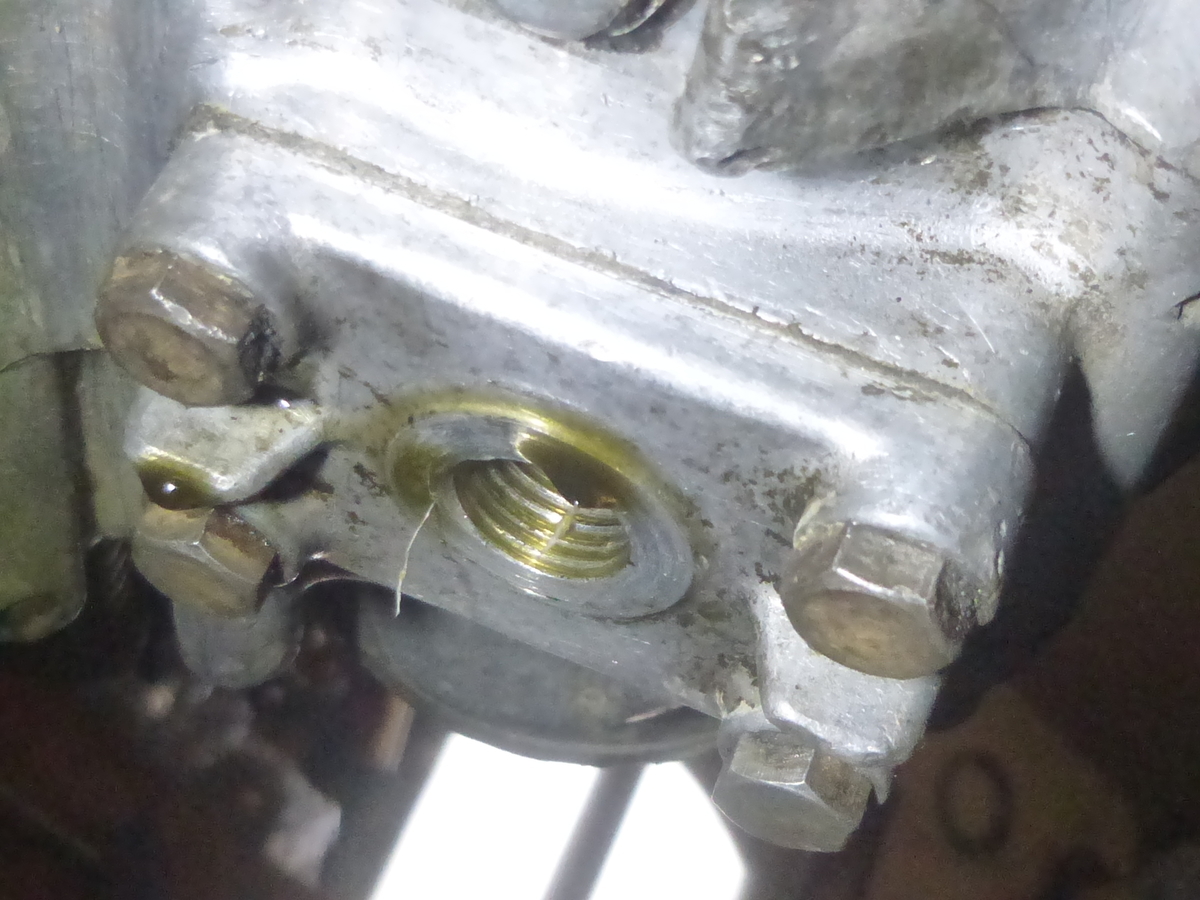

f:id:OVERFLOW:20220316172846j:plain

舐めちゃったのかな?M14P1.5に拡大されておりました。

カブと違ってドレン周りだけ別部品、ナメたら交換できる仕組みは素晴らしいです。

15416-030-000 オイルストレーナーカバー ゴソウダン

まぁ令和4年に出るワケありませんが。

それでもタップ切りなおしとかで外せるのはイイネ。



エンジン側にもチョロチョロ垂れさがってましたが、

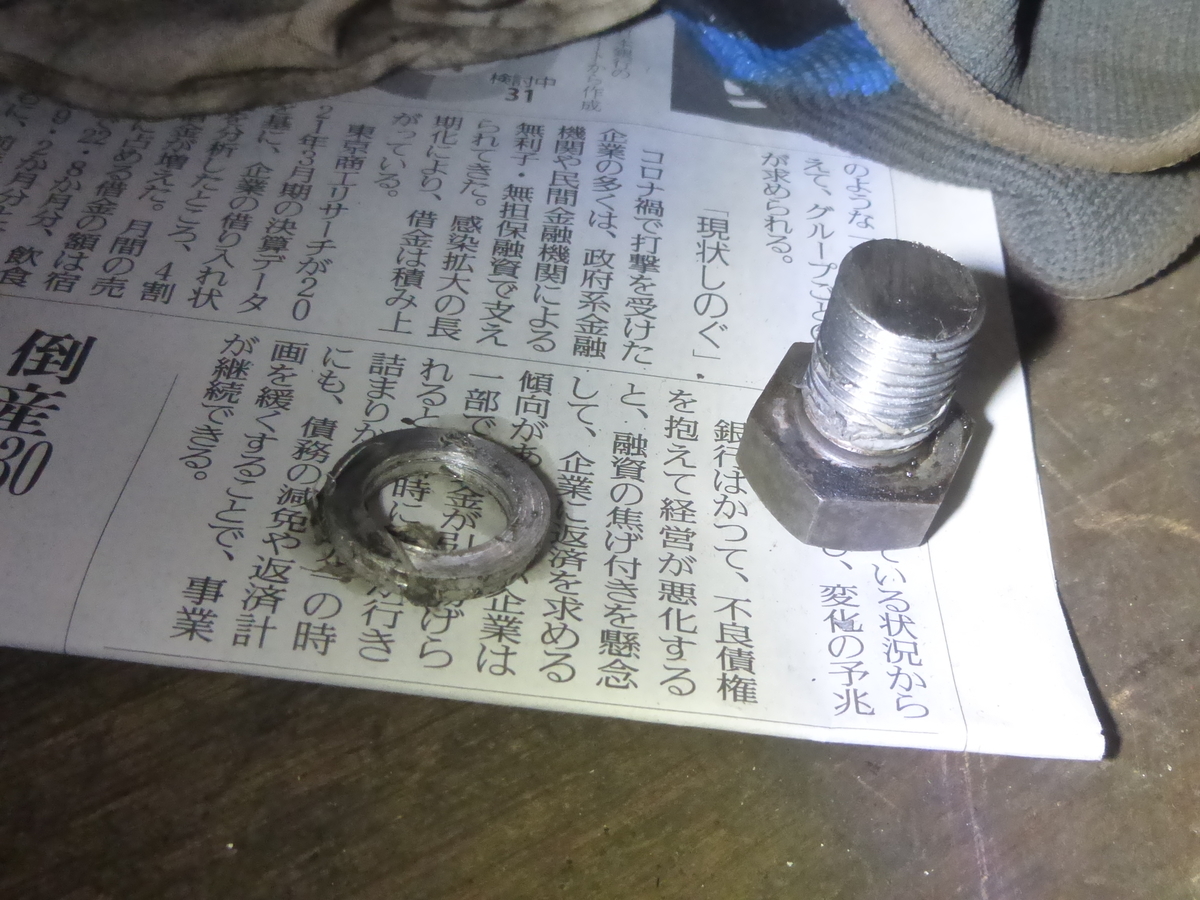

f:id:OVERFLOW:20220316172854j:plain

ボルト側にもシールテープ。アレ?昭和チューンじゃないのかな?

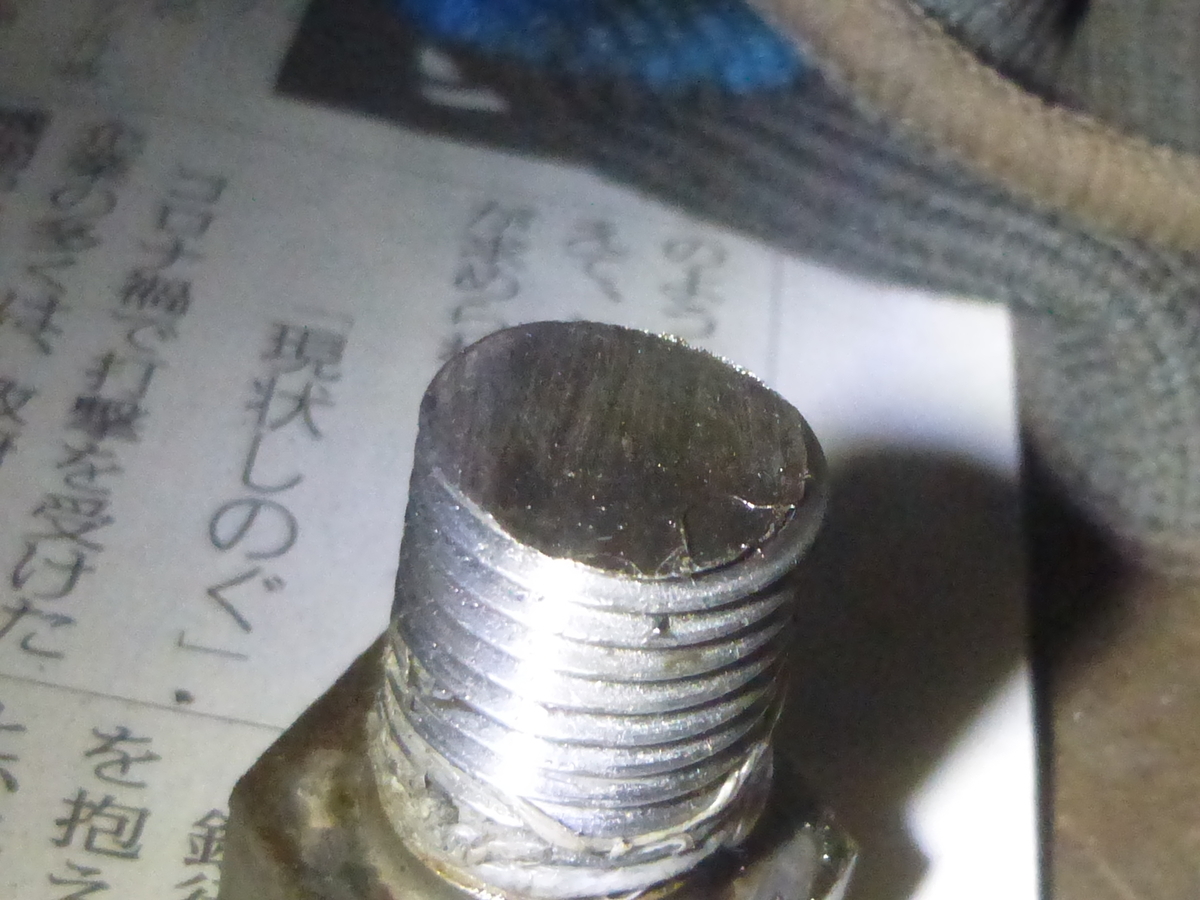

f:id:OVERFLOW:20220316172900j:plain

ボルトには昭和チューンの名残が。

ブッタギリですね。



元々のボルト形状、長さに合わせておくのが無難。

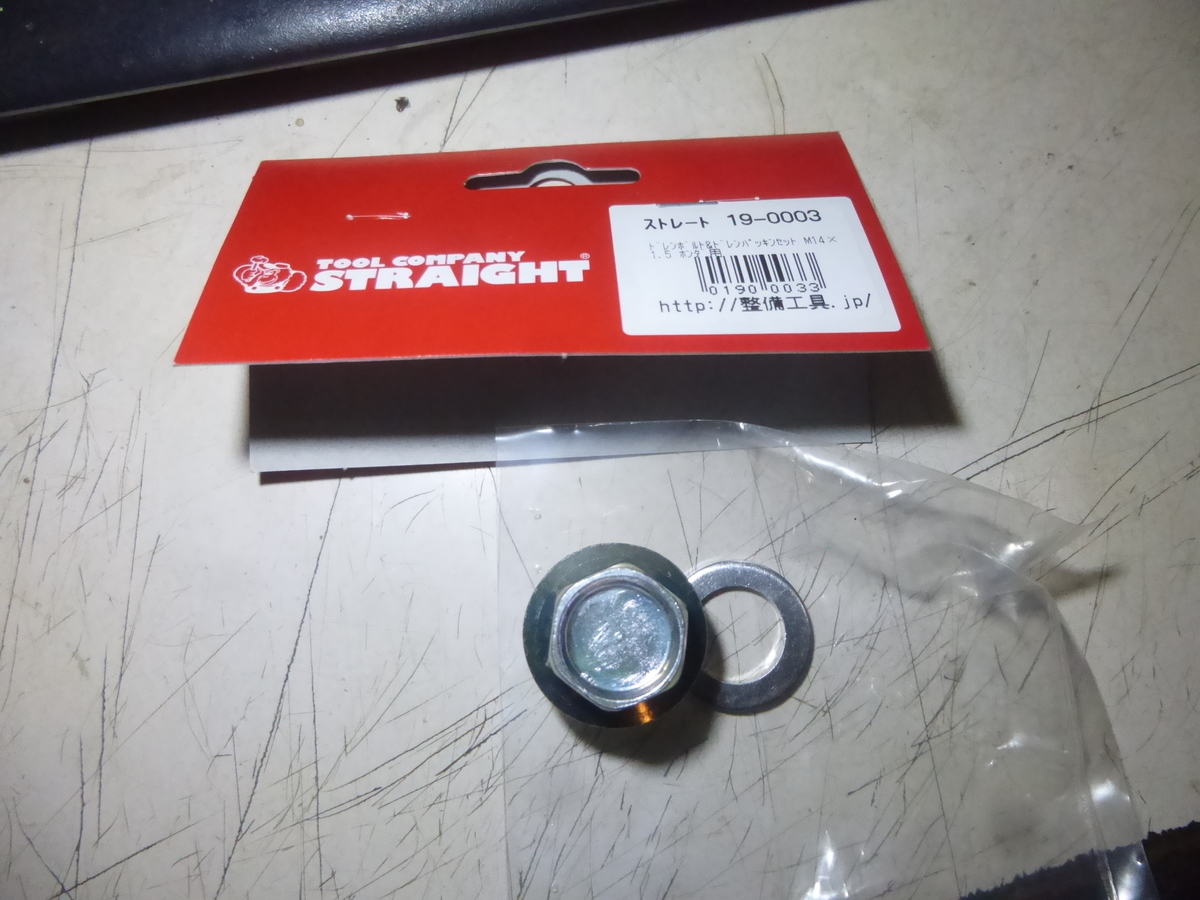

f:id:OVERFLOW:20220316172912j:plain

M14のホンダ用ってヤツ、丁度良さげだったんでコレに。

↑コレ買いにストレートに行ってきたワケですが、東区の春はマダマダ始まったばかりな感じ。雪山の高さが中央区とは全然違うわ。



で、交換したらオワリって単純作業で終わらないのがポンコツ界。

ジワ漏れしますね、ハイ。

こうなると世界一小さい?オイルパンを外してみるしかないと。

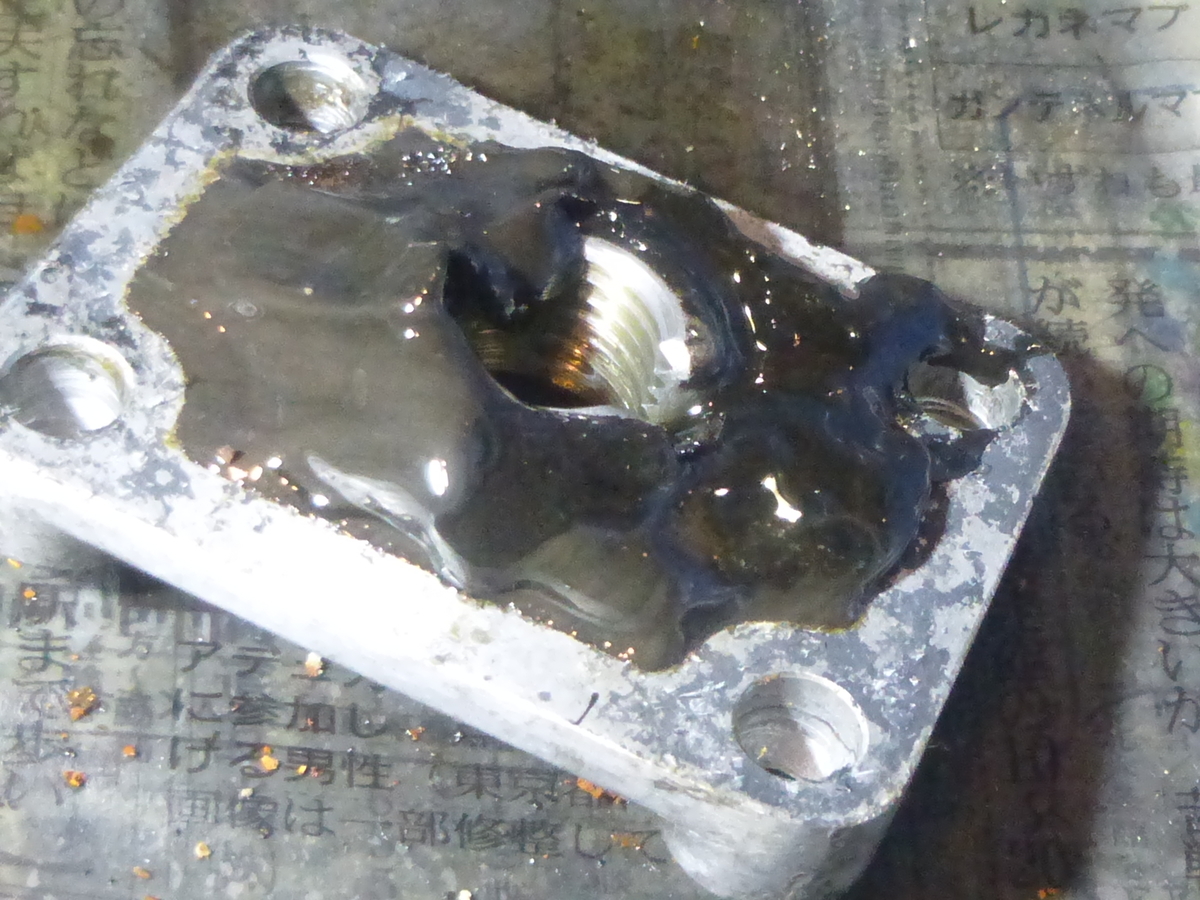

f:id:OVERFLOW:20220319013846j:plain

オェェー。ヘドロ、グリスっぽい何か、格好良くいうとスラッジが溜まってました。

60年分だもん、これ位溜まるか。

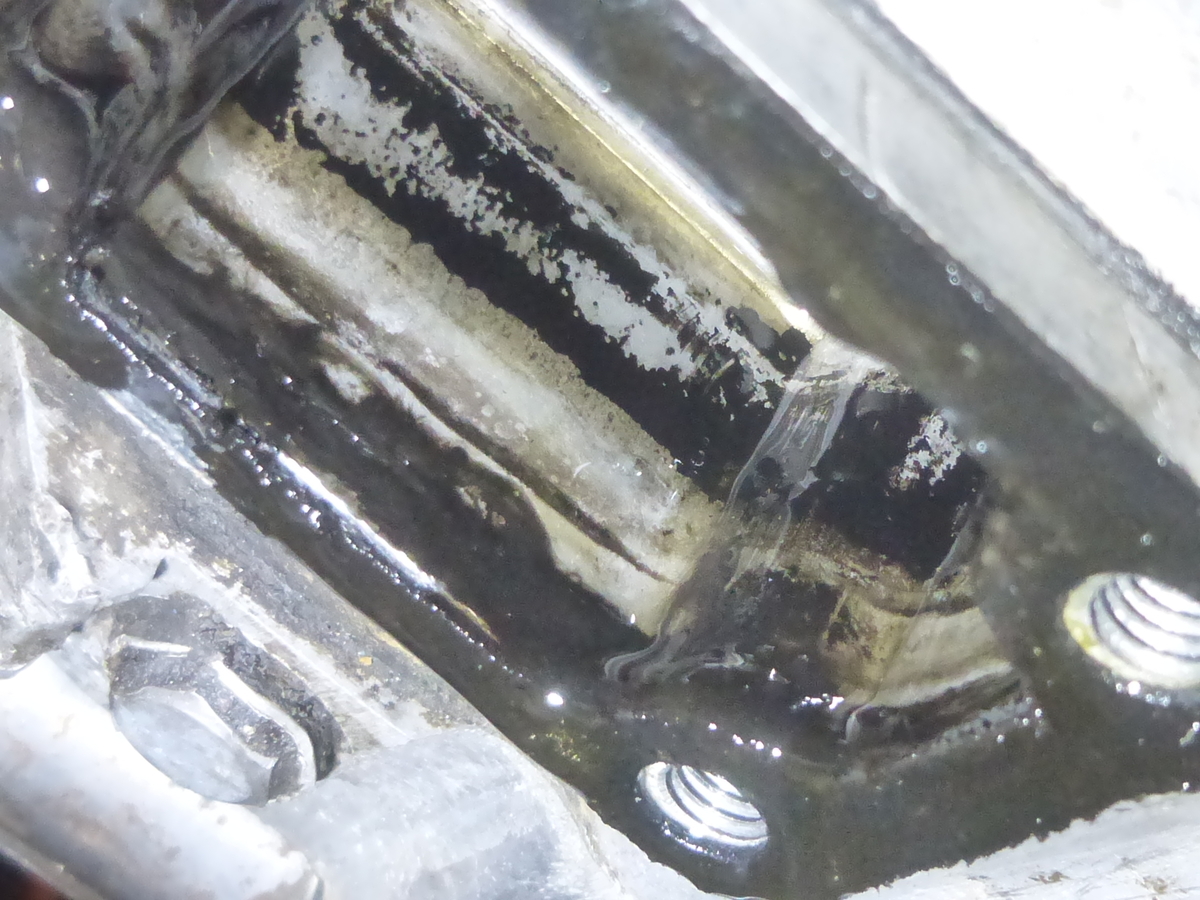

エンジン側を覗くと、

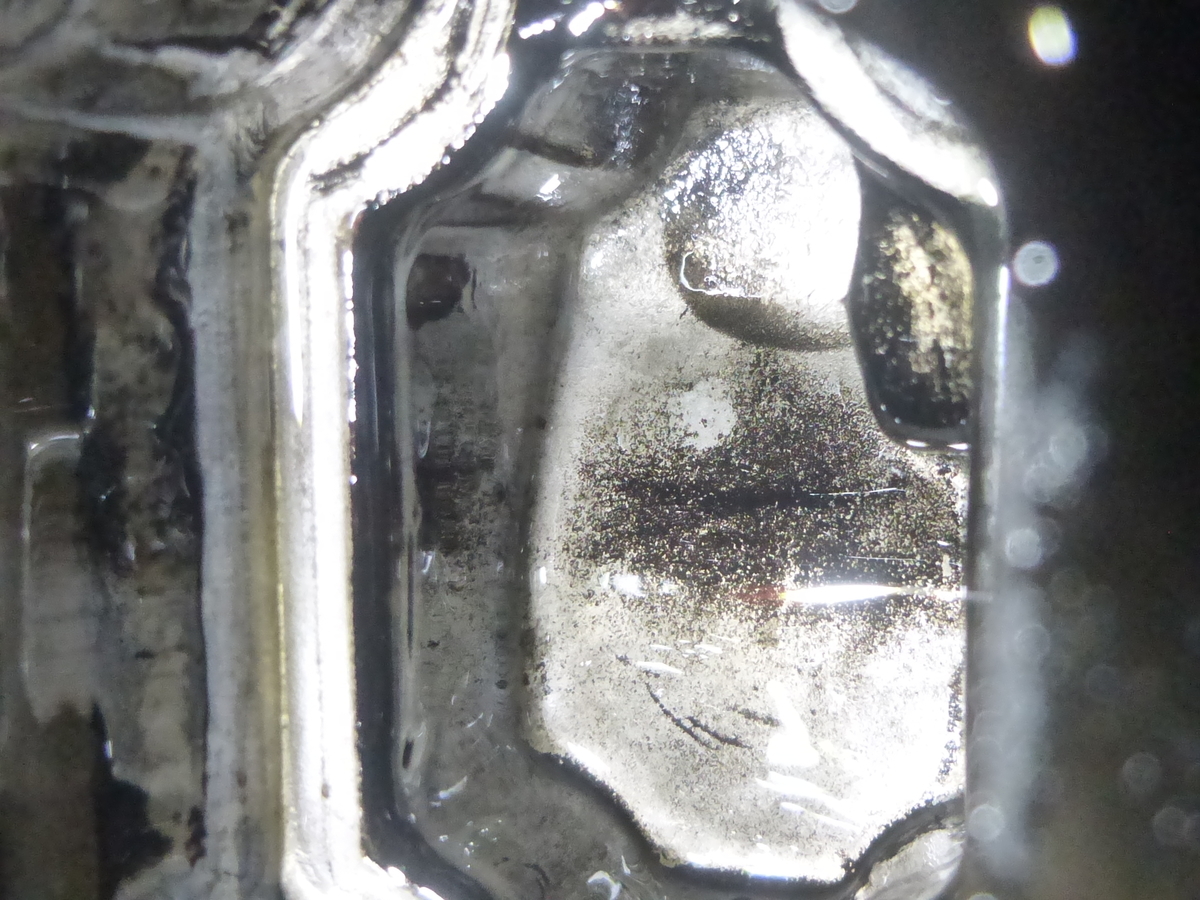

f:id:OVERFLOW:20220319014921j:plain

f:id:OVERFLOW:20220319014953j:plain

案外綺麗で安心。

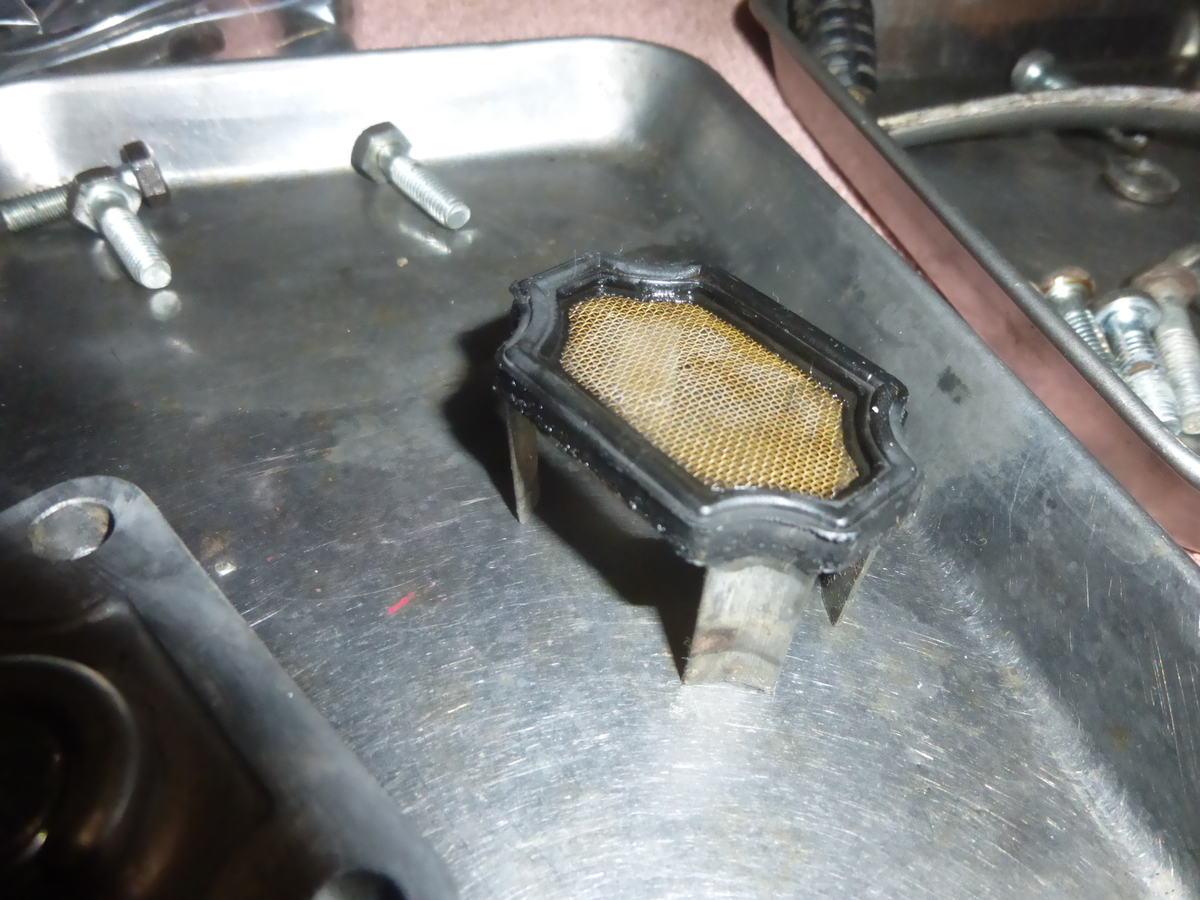

質実剛健、鉄枠のストレーナー

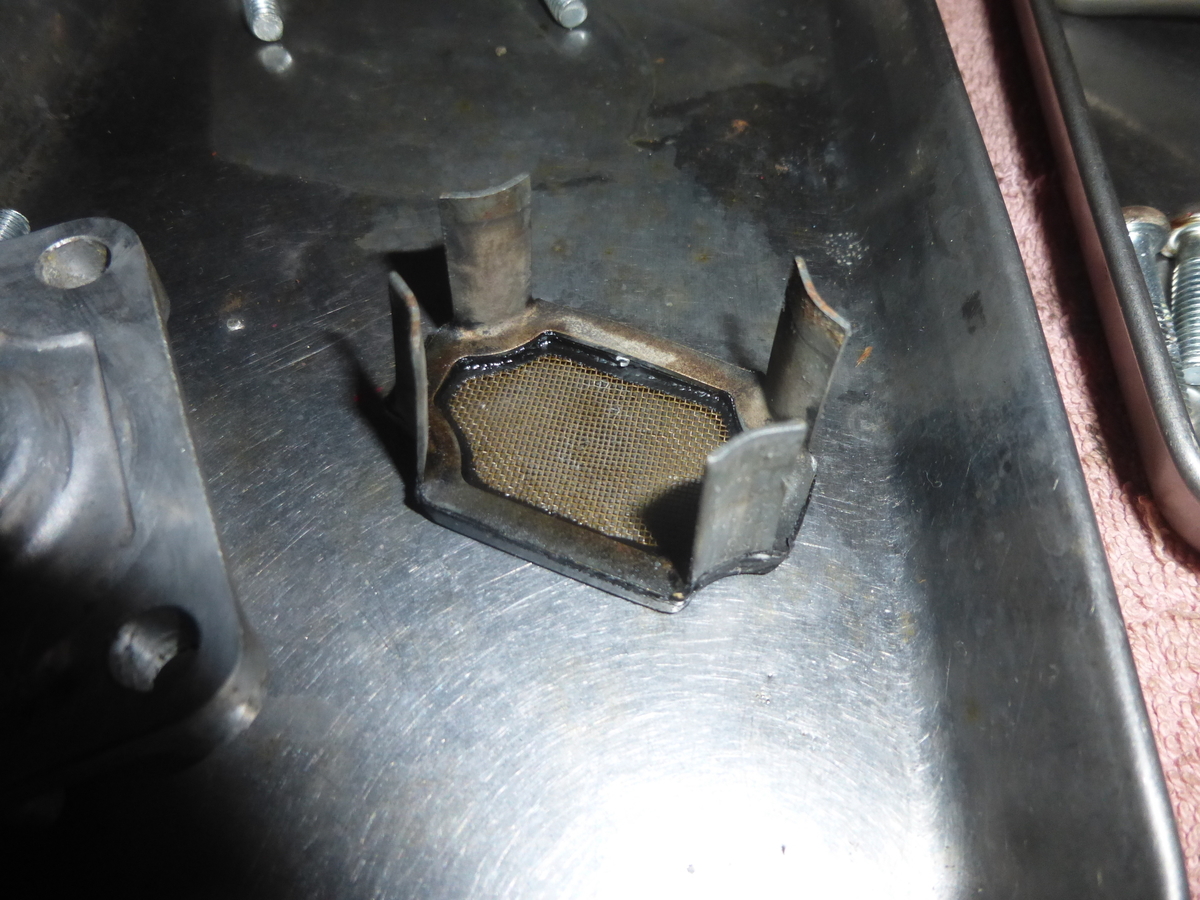

f:id:OVERFLOW:20220319203045j:plain

f:id:OVERFLOW:20220319203051j:plain

カブのストレーナーと比べて手の込んだ造りですね。

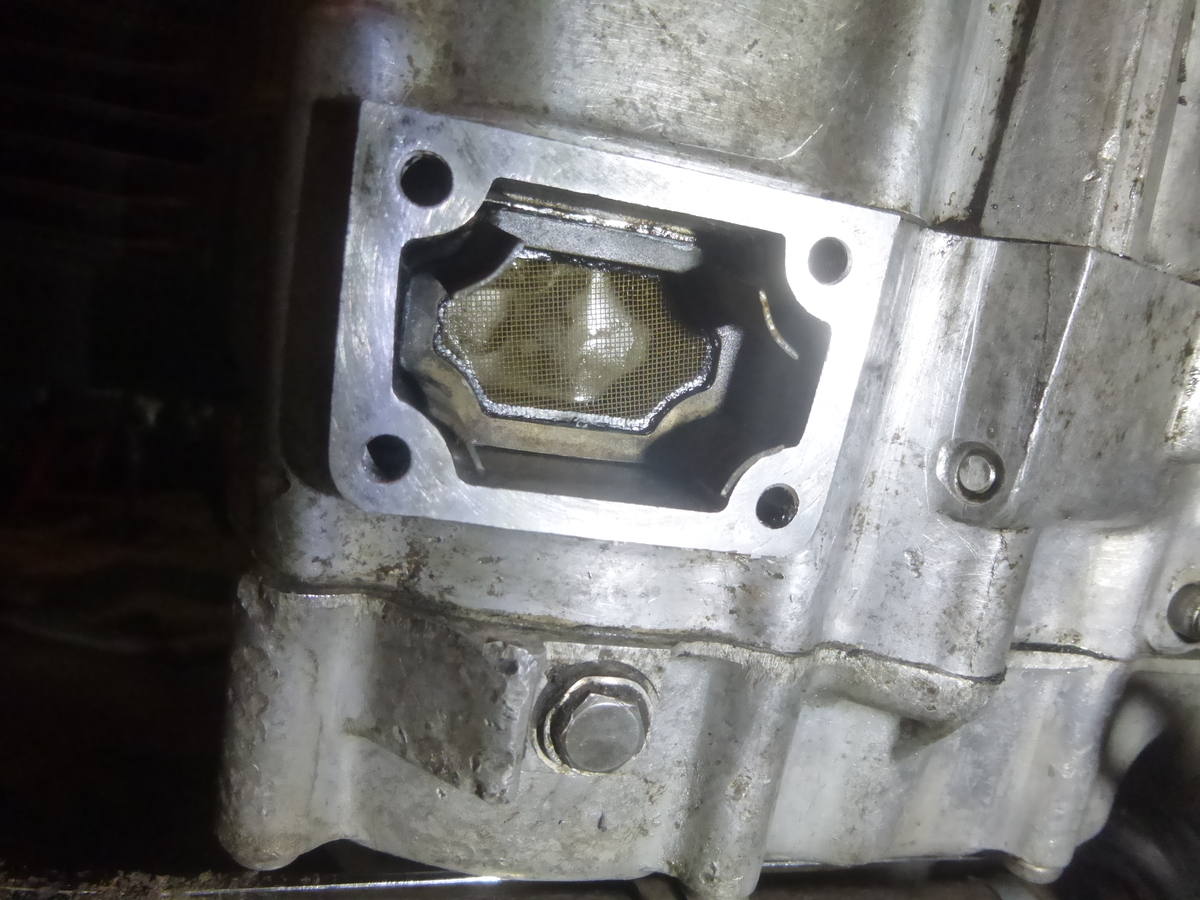

f:id:OVERFLOW:20220319210017j:plain

こんな感じで納まっております。

ネットのチョイ下にオイルポンプの取り込み口があります。

ヘドロは下(ドレンボルト界隈)ゴミはストレーナーでストップするシステムです。

あんま溜め込むとヘドロ循環開始するかも?なんで、ご注意を。


手締めでドレンを締め込んでくと、ココで止まる。あと一回転的な。

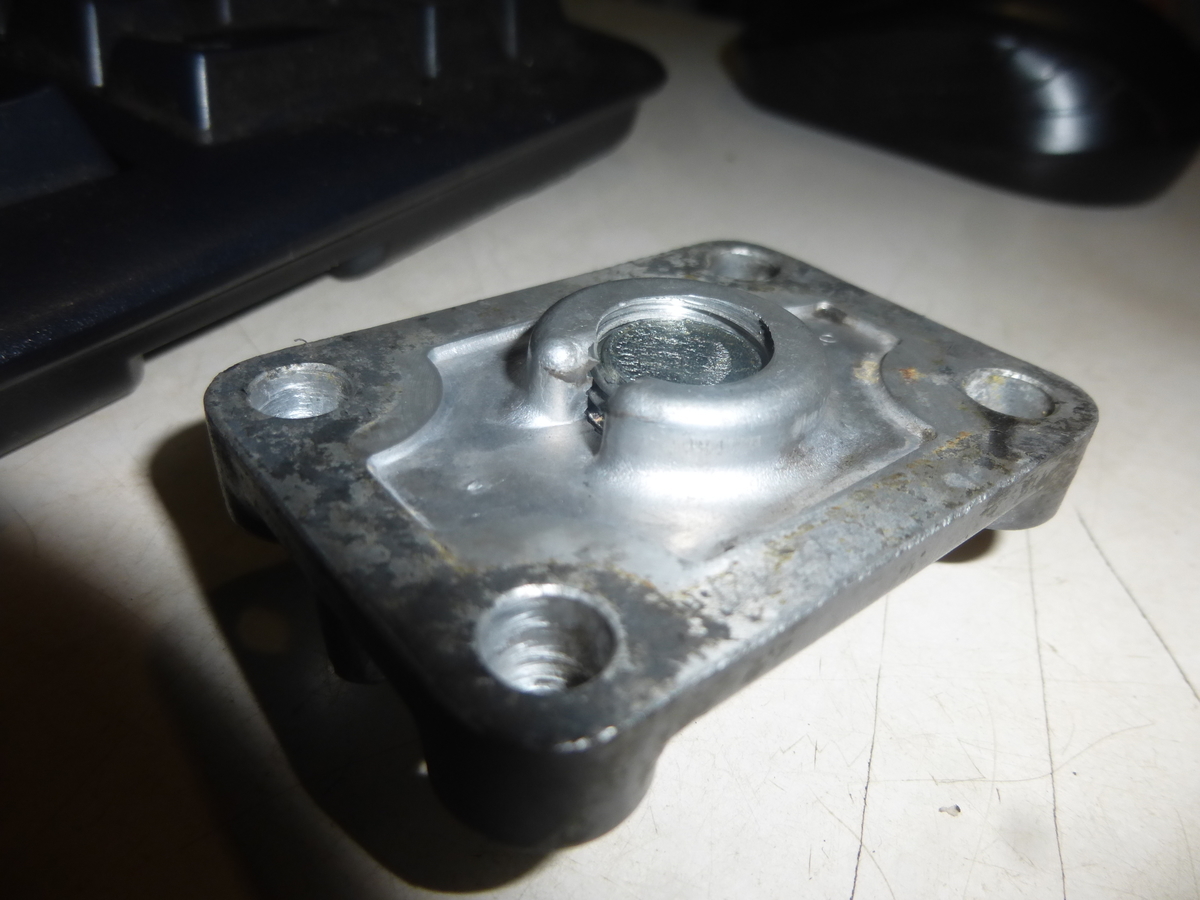

f:id:OVERFLOW:20220319021635j:plain

で、最大の問題。

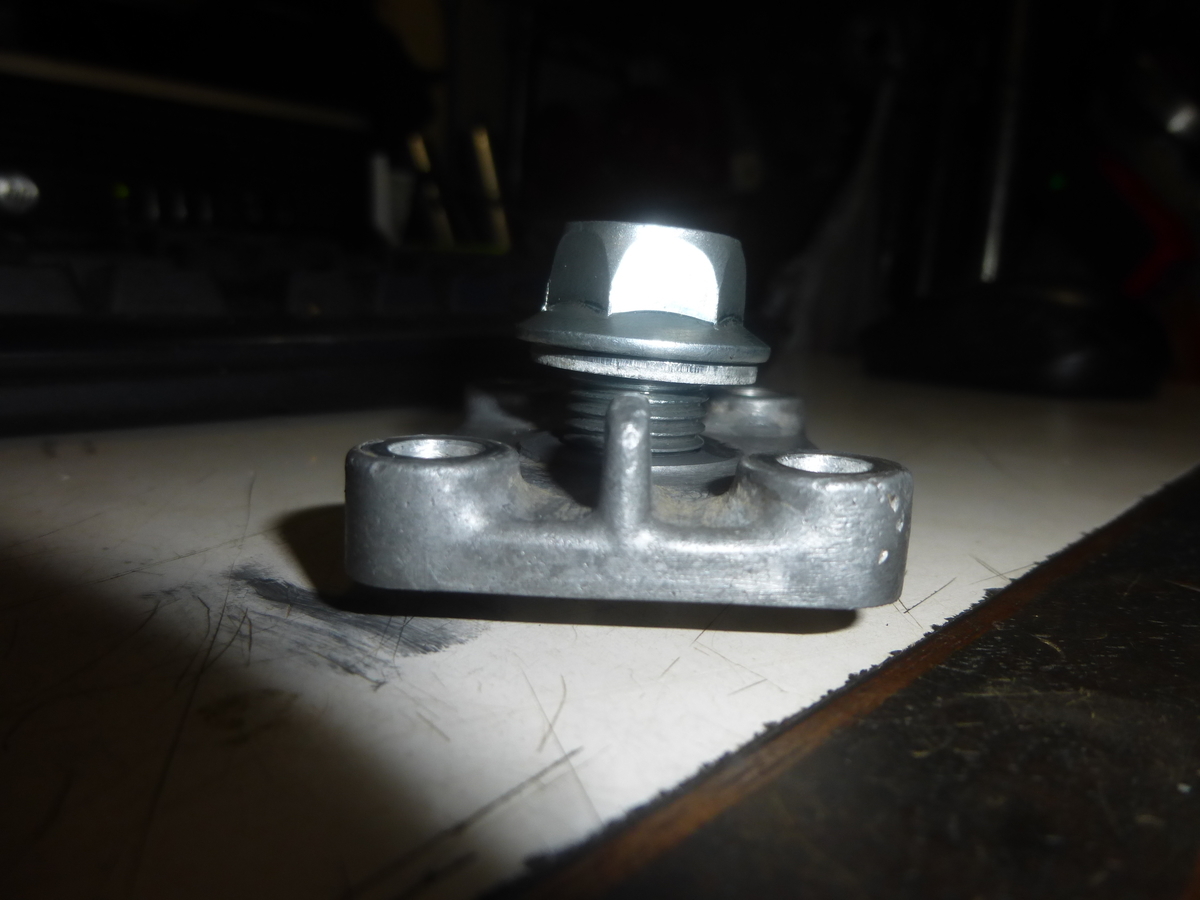

f:id:OVERFLOW:20220319021755j:plain

ナナメっちゃってますね。

何をどうしたのか当時の整備員に聞かないと判りませんが、裏からボルト通すとまぁまぁ真っすぐ。どんなタップつかったのか?

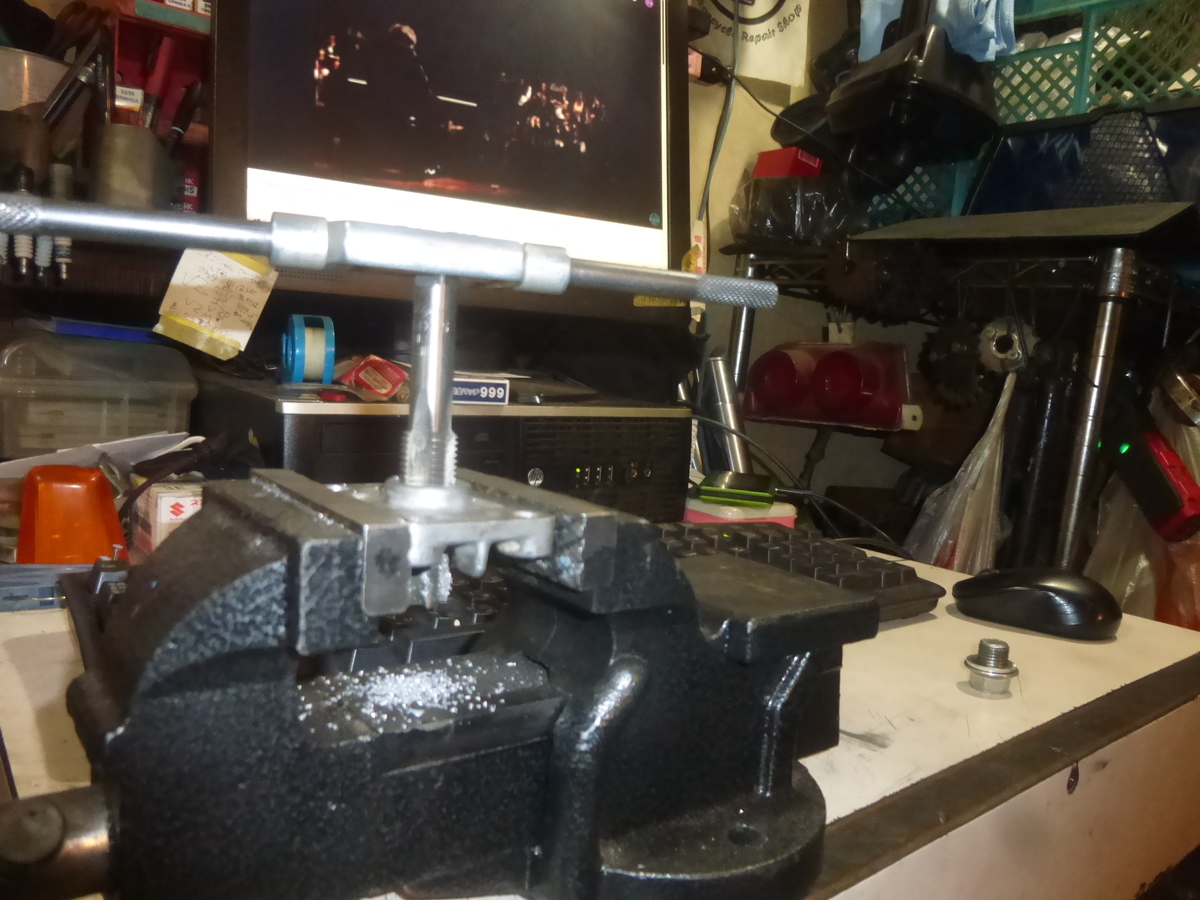

微妙な斜めっぷりなんで、裏から気合の再タップ。

f:id:OVERFLOW:20220319022936j:plain

BGMは「悲愴」♪テレレレーン、レッレーン、レーン♪

手術の時も音楽かけてやるっていうじゃない、短調の曲がチマチマ作業に合います。

ハ短調イイヨ、ハ短調



財前教授の総回診でぇーす。

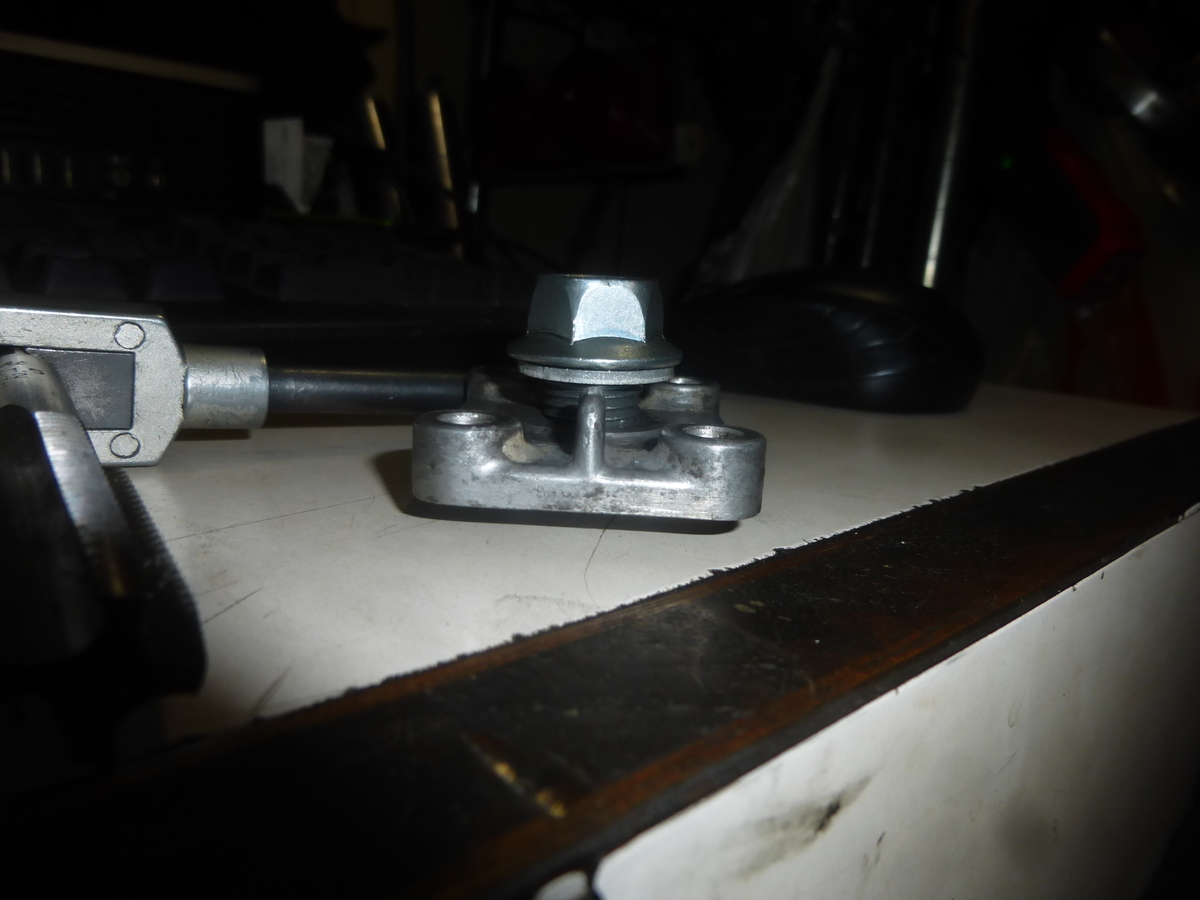

f:id:OVERFLOW:20220319023111j:plain

真っすぐ、直角に関しては上手くイったっぽい。

後はネジ山がガバい事になったのは間違いないんで、ソレにまつわるオイル漏れがなけりゃいいんだけど・・・神のみぞ知るってヤツか。



4/6

油温上昇してくるとジワ漏れ。

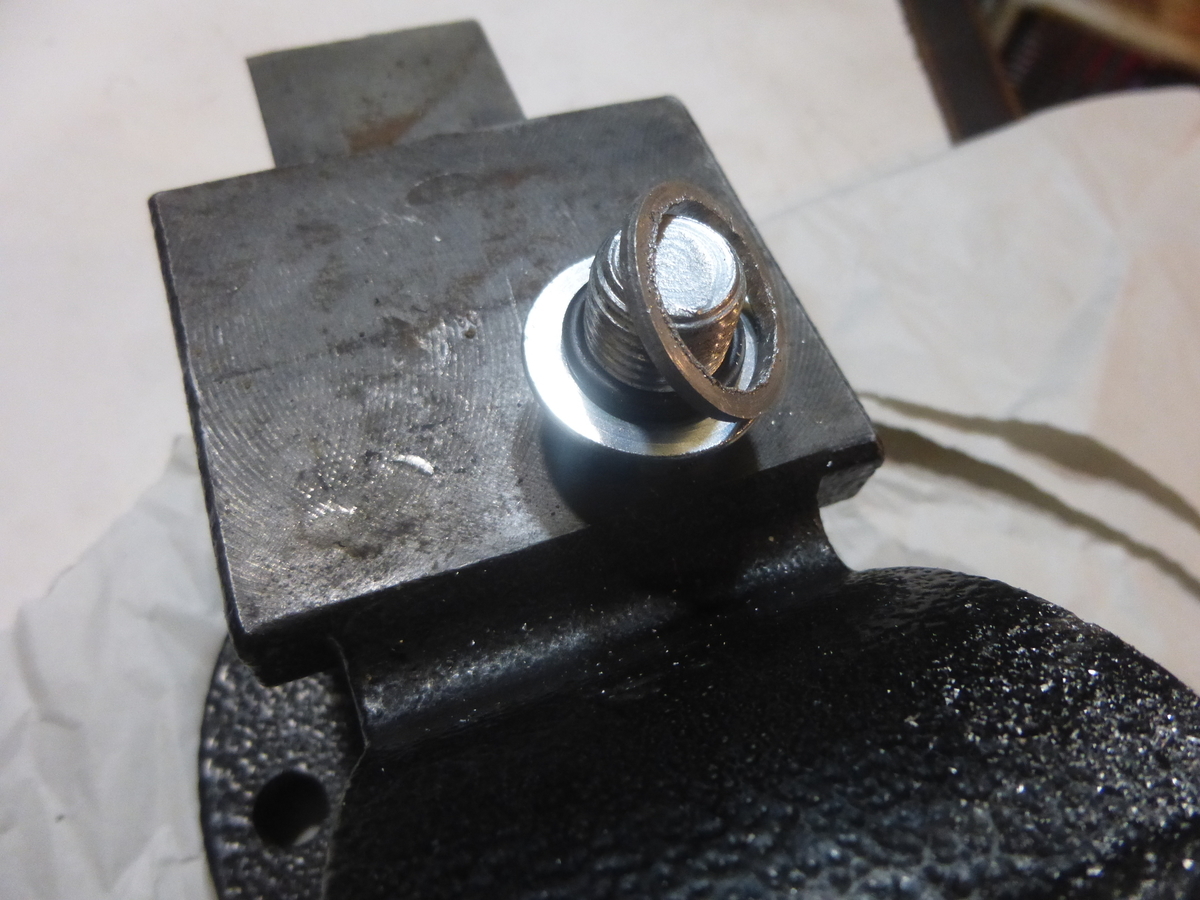

f:id:OVERFLOW:20220404225829j:plain

ワッシャの内径拡大、ワッシャ厚+αな線径のOリングを付けてみた所、漏れ止まりました。

これでまたジワ漏れしたら、M15拡大するか(無駄に6個入りで高いんだよな)イーベーでドレン部だけ買うか・・・新品あるなら交換したほうが良いか。
